数控车床电气接线的注意规范

发布者:数控车床|数控机床|车铣复合|刀塔尾顶|自动送料车床||腾源机械    时间:2020/4/1 14:46:05

数控车床的电气元件应与行线槽统一布局、合理安装、整体构思。与元器件的横平竖直要求相对应,行线槽的布置原则是每行元器件的上下都安放行线槽,整体配电板两边加装行线槽。当配电板过宽时,根据实际情况在配电板中间加装纵向行线槽。根据导线的粗细,根数多少选择合适的线性槽。导线布置后,不能使曹体变形,导线在曹体内应舒展,不要相互交叉。允许导线有一定弯度,但不可捆扎,不可影响上槽盖。

  一般情况下,单纯的电场或磁场是很少见的,通常是电磁场同时存在,因此应将电磁场同时屏蔽。例如,在电子仪器内部,大的工频磁场来自电源变压器,对变压器进行屏蔽是抑制其干扰的有效措施,在变压器绕组线包的外面包一层铜皮作为漏磁通,使变压器外的磁通减弱。对变压器或扼流圈的侧面必须屏蔽,一般包一层铁皮来做屏蔽盒。包的层数越多,短路环越厚,屏蔽效果越好。

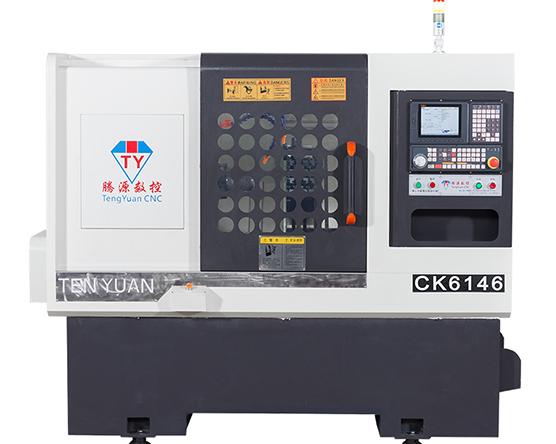

数控车床电气接线

  电场屏蔽是为了消除或抑制由电场耦合引起的干扰。通常用铜和铝等导电性能良好的金属材料作屏蔽体。屏蔽体结构应尽量完整严密并保持良好的接地。磁场屏蔽是为了消除或抑制由磁场耦合引起的干扰。对静磁场及低频交变磁场,可用高磁导率的材料作屏蔽体,并保证磁路畅通。对高频交变磁场,由于主要靠屏蔽体壳体上感生的涡流所产生的反磁场起排斥原磁场的作用,因此,应选用良好的导体材料,如铜、铝等作屏蔽体。
  与CNC连接的电缆,均需经过屏蔽处理。装夹屏蔽线时除夹住电缆外,还兼屏蔽处理作用,这对系统的稳定性极为重要,因此,必须实施。剥开部分电缆皮使屏蔽层露出,将其用紧固夹子拧到机床厂家制作的地线板上。紧固夹子附在CNC上。屏蔽线的屏蔽地只许接在系统侧,而不能接自机床侧,否则会引起干扰。
文章由:数控车床 www.cqqsjj.com 佛山市顺德区腾源机械厂整理提供,此文观点不代表本站观点
